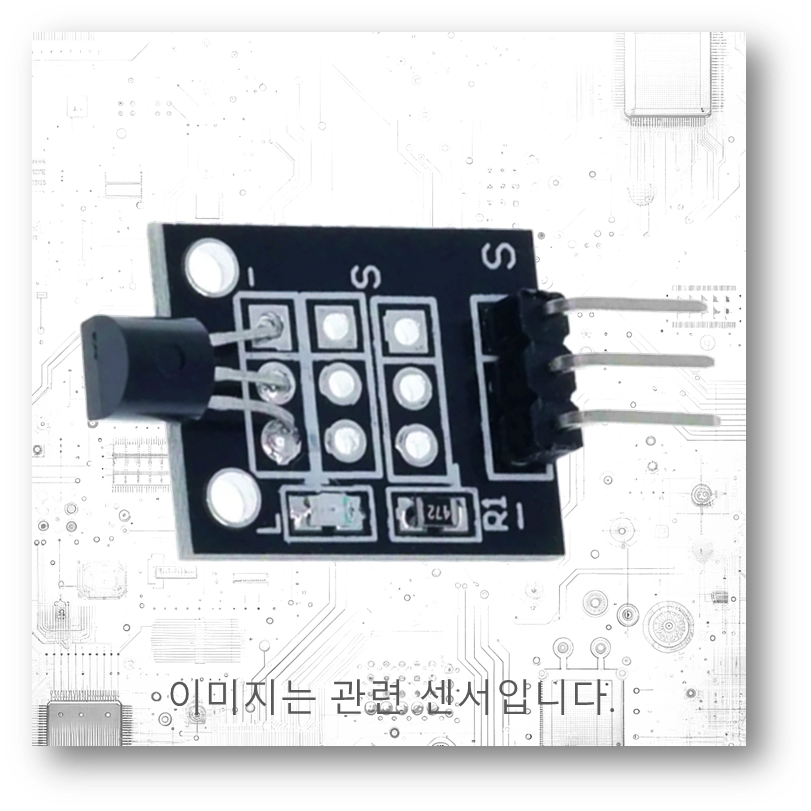

Temperature(온도) 센서란

정의 및 기능

온도 센서는 주변 환경 또는 장치의 온도를 측정하고 이를 전기적인 신호로 변환하여 전달하는 장치 또는 센서입니다. 이러한 센서는 온도 측정에 사용되며, 다양한 형태와 원리를 가지고 있습니다. 온도 센서의 주요 정의와 기능은 다음과 같습니다:

정의: 온도 센서는 환경 또는 장치의 온도를 측정하여 전기적인 신호로 변환하고 이 정보를 처리 또는 표시하는 장치 또는 센서입니다. 이러한 센서는 온도 변화를 감지하고 정확하게 측정하여 다양한 응용 분야에서 사용됩니다.

기능:

1. 온도 측정: 주된 역할은 주변 환경 또는 장치의 온도를 측정하는 것입니다. 온도 센서는 환경의 온도를 정확하게 감지하고 신호로 변환합니다.
2. 전기적인 출력: 온도 센서는 온도 측정 값을 전기적인 신호로 변환합니다. 이 신호는 다양한 형태를 가질 수 있으며, 주로 전압, 전류, 저항 또는 디지털 신호로 출력됩니다.
3. 신호 처리: 온도 센서에서 생성된 전기적인 신호는 주로 데이터 수집 시스템, 마이크로컨트롤러 또는 컴퓨터와 연결되어 신호 처리가 이루어집니다. 이러한 처리를 통해 온도 값을 읽고 해석할 수 있습니다.
4. 제어 및 모니터링: 온도 센서는 다양한 응용 분야에서 사용되며, 온도 값을 기반으로 시스템 또는 프로세스를 제어하거나 모니터링하는 데 사용됩니다. 예를 들어, 난방 시스템, 냉각 시스템, 가열 프로세스, 기상 관측 등에서 활용됩니다.
5. 안전 및 보안: 일부 경우에는 온도 센서가 환경 또는 장치의 안전 및 보안을 유지하는 데 사용됩니다. 예를 들어, 화재 감지 장치, 온도 제어 장치, 냉각 시스템의 과열 방지 등에 활용됩니다.

온도 센서는 다양한 산업 및 응용 분야에서 핵심적인 역할을 하며, 정확한 온도 측정은 제품의 품질, 프로세스의 효율성 및 안전에 영향을 미치는 중요한 요소 중 하나입니다.



작동원리

온도 센서의 작동 원리는 해당 센서의 종류와 유형에 따라 다양하게 나타납니다. 아래에는 주요한 온도 센서의 작동 원리 몇 가지를 설명합니다:

1. RTD (Resistance Temperature Detector):
   • RTD는 전기 저항 값이 온도에 따라 변화하는 원리를 기반으로 합니다. 일반적으로 순수한 금속 중 하나인 플래티넘 (Pt)이 사용됩니다.
   • 온도가 상승하면 RTD의 전기 저항 값도 증가하며, 온도가 하락하면 전기 저항 값이 감소합니다.
   • 이러한 전기 저항의 변화를 측정하여 온도를 계산합니다. 플래티넘 PT100 및 PT1000이 가장 일반적으로 사용되며, 이들은 0°C에서 100°C까지의 정확한 온도 측정을 제공합니다.
2. 써미스터 (Thermistors):
   • 써미스터는 저항이 온도에 민감하게 변화하는 재료로 만들어진 센서입니다. NTC(음성 온도 계수)와 PTC(양성 온도 계수)로 구분됩니다.
   • NTC 써미스터는 온도가 상승하면 저항 값이 급격하게 감소하고, PTC 써미스터는 온도 상승에 따라 저항 값이 증가합니다.
   • 전기 저항의 변화를 측정하여 온도를 계산합니다. 이러한 센서는 일반적으로 저렴하고 사용하기 쉬우며, 특정 온도 범위에서 높은 정확도를 제공합니다.
3. 적외선 온도 센서 (Infrared Temperature Sensor):
   • 적외선 온도 센서는 물체의 표면에서 방출되는 적외선 복사를 감지합니다.
   • 물체의 온도는 적외선 복사의 특성에 따라 측정됩니다. 고온 물체일수록 더 많은 적외선 복사를 방출합니다.
   • 센서는 이 복사를 측정하여 물체의 온도를 계산합니다. 이러한 센서는 비접촉식으로 온도를 측정하며, 빠른 응답 시간을 가집니다.
4. 디지털 온도 센서:
   • 디지털 온도 센서는 온도 값을 디지털 형태로 출력합니다. 일반적으로 디지털 신호를 사용하며, I2C 또는 1-Wire와 같은 통신 프로토콜을 사용하여 데이터를 전달합니다.
   • 이러한 센서는 내부적으로 디지털로 처리되기 때문에 정확한 온도 값을 제공합니다.



특징

온도 센서는 다양한 유형과 모델로 제공되며, 각각의 특징과 장점이 있습니다. 아래는 일반적으로 온도 센서의 특징으로 나타나는 몇 가지 중요한 측면입니다:

1. 정확성: 온도 센서의 주요 특징 중 하나는 정확성입니다. 정확한 온도 측정은 다양한 응용 분야에서 핵심적이며, 높은 정확도를 제공하는 센서는 품질 관리 및 제어에 적합합니다.
2. 응답 시간: 온도 센서의 응답 시간은 온도 변화에 얼마나 빠르게 반응하는지를 나타냅니다. 일부 응용 분야에서는 빠른 응답이 필요하므로 빠른 응답 시간을 가진 센서를 선택해야 합니다.
3. 측정 범위: 각 온도 센서는 특정 온도 범위 내에서 사용되도록 설계됩니다. 응용 분야에 따라 측정 범위가 적합한지 확인해야 합니다. 일부 센서는 극한 온도에서도 작동할 수 있습니다.
4. 센서 유형: 온도 센서는 다양한 유형으로 제공됩니다. 예를 들어, RTD, 써미스터, 적외선 온도 센서 등이 있으며, 각각 다른 작동 원리와 특성을 가집니다. 응용 분야와 환경에 따라 적절한 센서를 선택해야 합니다.
5. 비접촉식 측정: 적외선 온도 센서와 같은 비접촉식 센서는 물체 표면에서 적외선 복사를 감지하므로 물체와 물리적 접촉이 필요하지 않습니다.
6. 내구성: 온도 센서는 다양한 환경에서 사용되므로 내구성이 중요합니다. 특히 열, 습도, 진동 등의 요인에 노출될 때 내구성이 필요합니다.
7. 비용: 각 센서 유형 및 모델은 비용면에서 다를 수 있으므로 예산과 응용 분야에 맞게 선택해야 합니다.
8. 센서 출력: 온도 센서의 출력 형식도 중요합니다. 아날로그 출력, 디지털 출력 또는 전류 루프 출력 등 다양한 출력 형식이 있으며, 시스템과의 호환성을 고려해야 합니다.
9. 환경 조건: 센서가 사용될 환경 조건에 따라 고려해야 합니다. 예를 들어, 내부 또는 외부 환경, 습도, 진동, 압력 등의 요인을 고려해야 합니다.

온도 센서를 선택할 때는 위의 특징들을 고려하여 해당 응용 분야와 환경에 가장 적합한 센서를 선택하는 것이 중요합니다.



연결법

온도 센서를 연결하는 방법은 센서의 유형과 모델, 사용되는 시스템 또는 장비에 따라 다를 수 있습니다. 일반적으로 가장 일반적인 온도 센서인 RTD(Resistance Temperature Detector), 써미스터, 디지털 온도 센서, 적외선 온도 센서를 중심으로 연결하는 방법을 설명하겠습니다.

1. RTD (Resistance Temperature Detector):
   • RTD는 전기 저항 값이 온도에 따라 변화하는 센서입니다. RTD 연결은 주로 2, 3 또는 4개의 연결 핀을 사용합니다.
   • 일반적으로 RTD의 연결 핀은 다음과 같습니다:
     • 센서 출력 (Signal Output): 이 연결 핀은 RTD의 저항 변화를 전기적인 신호로 출력합니다. 이 연결을 측정 장치의 입력에 연결해야 합니다.
     • 전원 공급 (Excitation Voltage): 일부 RTD는 외부 전원 공급이 필요할 수 있습니다. 이 연결 핀은 전원을 공급하는 데 사용됩니다.
     • 지상 (Ground): 센서와 측정 장치의 접지를 연결하기 위한 핀입니다.
     • 센서 저항 (Sensor Resistance): 4선식 연결에서 사용되며 RTD의 저항 값을 측정하는 데 사용됩니다.
2. 써미스터 (Thermistors):
   • 써미스터는 저항이 온도에 민감하게 변화하는 센서로, 주로 2개의 연결 핀을 사용합니다.
   • 써미스터 연결은 다음과 같습니다:
     • 센서 출력 (Signal Output): 이 연결 핀은 써미스터의 저항 변화를 전기적인 신호로 출력합니다. 이 연결을 측정 장치의 입력에 연결해야 합니다.
     • 지상 (Ground): 센서와 측정 장치의 접지를 연결하기 위한 핀입니다.
3. 디지털 온도 센서:
   • 디지털 온도 센서는 일반적으로 디지털 통신 프로토콜을 사용하여 연결됩니다. 가장 일반적인 프로토콜로는 I2C와 1-Wire가 있습니다.
   • I2C 연결은 SDA (데이터) 및 SCL (클럭) 핀을 사용하며, 1-Wire 연결은 데이터 핀 하나를 사용합니다.
   • 디지털 온도 센서는 해당 프로토콜에 따라 마이크로컨트롤러 또는 컴퓨터와 연결됩니다.

 4. 적외선 온도 센서 (Infrared Temperature Sensor) 연결 방법:

• 적외선 온도 센서는 물체의 표면에서 방출하는 적외선 복사를 감지하여 온도를 측정하는 센서입니다. 접촉 없이 작동하며 빠른 응답 시간을 가집니다.
• 연결 핀은 주로 다음과 같습니다:
  • 전원 (Power): 센서에 전원을 공급하기 위한 핀입니다. 일반적으로 Vcc로 표시됩니다.
  • 지상 (Ground): 센서와 전원의 접지를 연결하는 핀입니다.
  • 출력 (Output): 측정된 온도 값을 출력하는 핀입니다. 이를 측정 장치의 입력에 연결합니다.
  • 시계 또는 클럭 (Clock): I2C 통신을 사용하는 적외선 센서에서는 이러한 핀 중 하나를 사용하여 통신 클럭을 설정합니다.
  • 데이터 (Data): I2C 통신을 사용하는 경우 데이터 핀을 사용하여 통신 데이터를 전송합니다.
• 센서를 연결하기 전에 전원 및 통신 요구 사항을 확인하고, 해당 핀을 측정 장치 또는 마이크로컨트롤러와 연결하여 데이터를 읽어 들이는 방법에 따라 연결합니다.



종류

온도를 측정하는 다양한 종류의 센서가 있습니다. 주요 온도 센서의 종류는 다음과 같습니다:

1. RTD (Resistance Temperature Detector): RTD는 전기 저항 값이 온도에 따라 선형적으로 변하는 센서로, 일반적으로 플래티늄, 니켈 또는 구리와 같은 금속로 만들어집니다. 정확하고 안정적인 온도 측정이 가능하며 고정밀 응용 분야에서 널리 사용됩니다.
2. 써미스터 (Thermistors): 써미스터는 저항이 온도에 민감하게 변하는 센서로, NTC(음의 온도 계수)와 PTC(양의 온도 계수) 두 가지 유형으로 나뉩니다. NTC 써미스터는 일반적으로 물체나 환경의 온도 측정에 사용되며, PTC 써미스터는 제어 및 보호용으로 사용됩니다.
3. 적외선 온도 센서 (Infrared Temperature Sensor): 적외선 온도 센서는 물체의 표면에서 방출하는 적외선 복사를 감지하여 온도를 측정하는 센서입니다. 비접촉식으로 작동하며 높은 온도 범위에서 사용됩니다.
4. 디지털 온도 센서: 디지털 온도 센서는 디지털 통신 프로토콜을 사용하여 온도 값을 출력하는 센서입니다. 주로 I2C, 1-Wire, SPI 등의 프로토콜을 지원하며 간편한 통신과 측정이 가능합니다.
5. 열전대 (Thermocouple): 열전대는 두 개의 서로 다른 금속 선으로 구성되며, 두 선 사이의 온도 차이로 전압을 생성하여 온도를 측정합니다. 다양한 금속 조합으로 제공되며 고온 및 극저온 환경에서 사용됩니다.
6. 무선 온도 센서: 무선 온도 센서는 무선 통신을 통해 온도 데이터를 전송하는 센서입니다. 무선 네트워크 또는 IoT 장치에 사용되며, 원격에서 온도를 모니터링하고 제어하는 데 효과적입니다.



모델명

온도 센서의 모델명은 제조사와 센서 유형에 따라 다양합니다. 모든 모델명을 나열하기는 어렵지만, 일부 주요 제조사와 해당 모델명을 아래에 나열해 보겠습니다. 이는 일부 모델에 대한 예시이며, 제조사와 모델에 따라 다양한 변형과 모델명이 있을 수 있습니다.

1. Maxim Integrated:
   • MAX31865: PT100/PT1000 RTD 센서용 모듈
   • MAX31855: K-타입 열전대 센서용 모듈
2. Texas Instruments:
   • TMP36: 아날로그 온도 센서
   • LM35: 아날로그 온도 센서
3. DHT 시리즈:
   • DHT11: 디지털 온도 및 습도 센서
   • DHT22 (AM2302): 디지털 온도 및 습도 센서
   • DHT21 (AM2301): 디지털 온도 및 습도 센서
4. DS 시리즈 (Dallas Semiconductor - Maxim Integrated):
   • DS18B20: 디지털 온도 센서
   • DS1822: 디지털 온도 센서
5. PT100 및 PT1000 RTD 센서:
   • 다양한 제조사에서 PT100 및 PT1000 RTD 센서를 생산하며, 모델명은 제조사와 유형에 따라 다릅니다.
6. MLX 시리즈 (Melexis):
   • MLX90614: 적외선 온도 센서
   • MLX90393: 3축 자기 센서 및 온도 센서
7. LM75 및 LM77 (Texas Instruments):
   • LM75: 디지털 온도 센서
   • LM77: 디지털 온도 센서
8. LM92 (Texas Instruments):
   • LM92: 디지털 온도 센서
9. Thermocouple 센서:
   • 종류 및 제조사에 따라 다양한 모델이 존재합니다. 예를 들어, K-타입 열전대에는 다양한 제조사와 모델이 있습니다.



기타 정보

1. 정확도 (Accuracy): 온도 센서의 정확도는 측정된 온도 값과 실제 온도 값 간의 차이를 나타냅니다. 정확한 측정을 위해 정확도가 중요하며, 다양한 온도 범위와 환경 조건에서 정확도가 유지되어야 합니다.
2. 측정 범위 (Measurement Range): 센서가 측정할 수 있는 온도의 범위를 나타냅니다. 사용하려는 응용 분야에 따라 측정 범위를 고려해야 합니다.
3. 응답 시간 (Response Time): 온도 센서가 온도 변화에 얼마나 빠르게 응답하는지를 나타냅니다. 응답 시간은 빠를수록 실시간 측정이 가능하며, 느린 응답 시간은 일부 응용 분야에서는 문제가 될 수 있습니다.
4. 센서 유형: 다양한 온도 센서 유형이 있으며, 각각의 센서는 특정 응용 분야와 환경에 적합합니다. RTD, 써미스터, 적외선 센서, 디지털 센서 등이 있습니다.
5. 센서의 크기와 형태: 센서의 크기와 형태는 설치 및 통합의 편의성을 결정합니다. 작은 센서는 제한된 공간에 적합하고, 다양한 형태와 패키지로 제공됩니다.
6. 인터페이스: 디지털 온도 센서는 주로 I2C, SPI, 1-Wire와 같은 디지털 통신 인터페이스를 사용하며, 아날로그 센서는 아날로그 전압 또는 전류를 출력합니다. 사용하려는 시스템과 호환되는 인터페이스를 선택해야 합니다.
7. 보정 (Calibration): 일부 온도 센서는 보정이 필요할 수 있으며, 제조사가 제공하는 보정 절차를 따라야 합니다.
8. 가격: 다양한 모델과 성능 수준의 온도 센서가 있으며, 가격 역시 다양합니다. 예산과 응용 분야에 따라 적절한 가격대를 고려해야 합니다.
9. 제조사와 모델명: 온도 센서의 제조사와 모델명을 확인하여 원하는 성능과 기능을 갖춘 적절한 센서를 선택할 수 있습니다.
10. 환경 조건: 온도 센서의 작동 환경을 고려해야 합니다. 고온, 저온, 습도, 진동 등의 환경 조건에 따라 센서의 내구성과 성능이 영향을 받을 수 있습니다.
